схема подключения омывателя и очистителя фары ваз 2108 ваз 2109

Схема включения очистителя и омывателя фар

Монтажный блок 2114-3722010-60

1. Очистители фар
2. Электромагнитный клапан включения омыва фар
3. Электродвигатель омывателя
4. Монтажный блок
5. Выключатель зажигания
6. Переключатель наружного освещения
7. Переключатель очистителей и омывателя фар
К1. Реле включения очистителей фар
А. Порядок условной нумерации штекеров в колодаках очистителей фар и заднего стекла
Б. К выводу "30" генератора
В случае применения отдельного выключателя для включения очистителей фар, напряжение к нему подается от вывода "8" колодки Х3 монтажного блока, а второй вывод выключателя соединяется с выводом "16" колодки Х2 монтажного блока.

Многие водители, из соображений безопасности, включают ближний свет в дневное время. Я считаю это положительным моментом! Однако при движении в плохие погодные условия, включённые фары - это не факт освещения дороги! Дорожная грязь слой за слоем прилипает на стекле фары, при движении на трассе и в городе. Нужно как то с этим бороться... Как, спросите Вы. Есть варианты!

Обратите внимание, многие иностранные автомобили ваз 2108 с завода оснащены струйным очистителем фар. А некоторые, со стеклянными фарами, и шёточными очистителями - Volvo, Saab, Nissan Patrol. Для пластиковых фар струйное омывание наиболее оптимальный вариант, т. к. щеточная очистка является губительной (приводит к потере прозрачности) для пластикового стекла фар. Однозначно оснащены подобными устройствами автомобили, имеющие газоразрядный свет - ксенон, установленный на заводе изготовителе. Это требование Европейского Светотехнического Сообщества, к которому и Россия тоже относится. Идея в том, что загрязнение на поверхности стекла фары являет собой не только препятствие для луча света. Каждая песчинка становится призмой либо отражателем, в своём роде, и получается множество микро - засветок сливающихся в единое яркое пятно под название фара. А разница в яркости галогеновой и ксеноновой фары - почти в три раза. Это приводит к повышенной нагрузке на зрение встречных водителей, а так же пешеходов. Вот и объяснение необходимости очистки стекла фары.

Кажется, в нашей стране остался единственный, к сожалению, автомобиль оснащаемый по умолчанию на заводе струйной системой очистки фар - ГАЗ 3102. А на ВАЗах давно не видел заводской системы очистки фар... Обидно!

Мы не будем в этой статье затрагивать моменты, связанные с «защитами фар» и китайскими лампами «зенон»... Мы поговорим о приспособлениях помогающих нам при движении содержать фары чистыми, не прибегая к частым остановкам для мойки. Я очень подробно познакомился с подобными устройствами с 1994 года. Тогда это был автомобиль ВАЗ 2105 с заводскими очистителями фар, к тому же в семье был такой автомобиль с 1983 года. Потом среди моих автомобилей был и ГАЗ 3102 оборудованный системой струйной очистки фар высокого давления. Впоследствии я установил на Москвич 214145 компоненты от фароочистителя, которыми оснащены старые версии ГАЗ 3102. Пользуюсь четвёртый год, и очень доволен! До последнего времени это был едва ли не единственный доступный вариант. К счастью усилиями Питерской фирмы появился альтернативный установочный комплект. Струйный очиститель фар ОФС-12П и ОФС-12С под торговым названием «Скиф».

Использовать комплекты без изменений, или заменить некоторые позиции - выбор клиента.

В такой комплектации это устанавливается без проблем на седан Subaru Impreza, в «вагоне» свободное место в бачке занято мотором омывателя стекла пятой двери. Думаю особенно интересно это пользователям WRX и STI. Экстремальная машина требует полного контроля за дорогой!

Кстати. Такие же высокопроизводительные насосы серийно установлены на некоторых: Citroёn, Subaru, VW, Toyota, BMW, Audi и т.д. Однако есть и странные варианты. На некоторых моделях Ситроен/Пежо установлен очиститель фар «низкого давления», жидкость подаётся слабеньким моторчиком (типа для лобового стекла). Эфективность не наблюдается! Этакий лохотрон по французки! Будьте внимательнее при покупке иномарок.

Установка.
Многие из моих хороших знакомых задавали вопрос: смогу ли установить омыватель фар на автомобиль семейства ВАЗ 2110. Кого-то отталкивает цена (хотя врядли есть что то дороже безопасности). Кто-то, заинтересовавшись, внимательно усваивает информацию... К тому же есть реальный образец работоспособности - мой автомобиль ваз 21099.

Внимательно изучив компоненты комплекта Струйный очиститель фар ОФС-12П и дополнительные варианты форсунок, удалось выбрать наиболее интересные позиции. Это различные варианты форсунок, компактный насос импортного производства, клапан - тройник. Шланг применил от «Gates», хомуты «ABA». Это потребовало, дополнительно, около 400 руб... Электронику решил и на этот раз не использовать, в виду сомнительной необходимости. Правда, производители запрещают эксплуатация без подключения блока управления.

За основу был взят бачок омывателя 2110 с посадочными местами под два мотора омывателя. Насос высокого давления имеет диаметр такой же, как и штатный насос омывателя лобового стекла. Устанавливается без особых проблем. Три метра (с запасом) шланга с внутренним диаметром 10 мм., десяток червячных хомутов, предохранитель с держателем, реле, проводка, клеммы,...

В бачке разместились два насоса: серийный для лобового стекла и высокого давления для омывателя фар ваз 2109. Поскольку расстояние между бачком и АКБ минимальное, то выходные штуцера насосов развёрнуты в разные стороны вдоль бачка. Насос омывателя лобового стекла повёрнут штуцером в сторону водителя, что нам и необходимо. К тому же после демонтажа бачка омывателя, я перепрокладываю шланг, идущий к форсункам лобового стекла для того, что бы реализовать подогрев прокачиваемой жидкости. Не помешает!

Подключение дополнительного насоса я сделал к аккумулятору, через реле и предохранитель. С управлением штатным рычагом на рулевой колонке. У ВАЗ 2110 и 21099 есть два свободных положения рычага включения стеклоочистителей. Фиксируемое нам не подходит, а вот последнее подпружиненное - в самый раз! Дозировать время работы очистителя приходится вручную, я считаю - так удобней и практичней, но при желании можно и таймер (из комплекта) установить. Управлять насосом можно при включённом зажигании, независимо от включения фар. Здесь всё зависит от варианта подключения. С насоса высокого давления жидкость подаётся на клапан - тройник, открывающийся при давлении 2,5 атм., а дальше на форсунки установленные на бампере. Производительность насоса впечатляет: 150...200мл. в секунду. Нетрудно посчитать время, за которое можно опустошить бачок... Однако это цена, которую приходится платить, в прямом и переносном смысле, за мощную струю очищающую фары. Хотя на сегодняшний день можно подобрать хорошую незамерзающую жидкость с ценой 35...45 рублей за 5 литров.

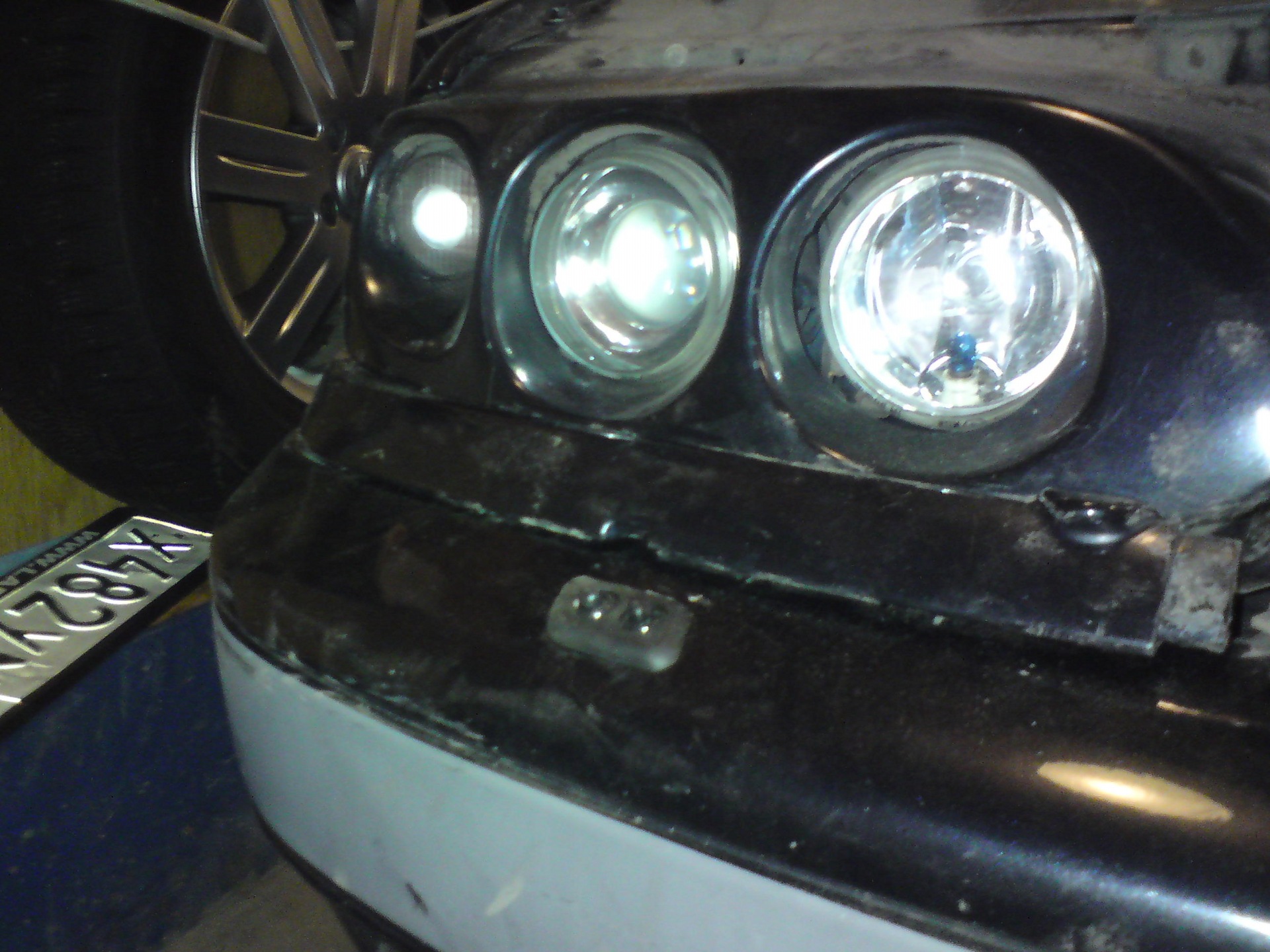

Процесс установки занял около двух, с небольшим, часов. Потребовалось демонтировать обе фары, доработать внутреннюю часть бампера, немного изменить форму прилегающей поверхности форсунок (бампер имеет небольшой радиус), заменить бачок, произвести подключение и настройку установленного оборудования. На фотографии видно, что форсунка сдвинута в сторону элемента ближнего света фары. Так и было задумано!

После демонстрации работы системы струйного омывателя фар, я заметил довольную улыбку клиента. Это самая важная, для меня, награда за труд!

Удалось отработать некоторые нюансы установки и компоновки омывателя в десятом семействе. Это серийная, внешне, машина. Конечно же, тюнинговый бампер внесёт свои коррективы в установку форсунок, но это и предполагается индивидуальным подходом к каждой установке дополнительного оборудования. Это важный положительный момент моей работы!
